A Cetra légkezelőket mutattuk be a szellőztetés fontosságát ismertető cikksorozatunk harmadik részében.

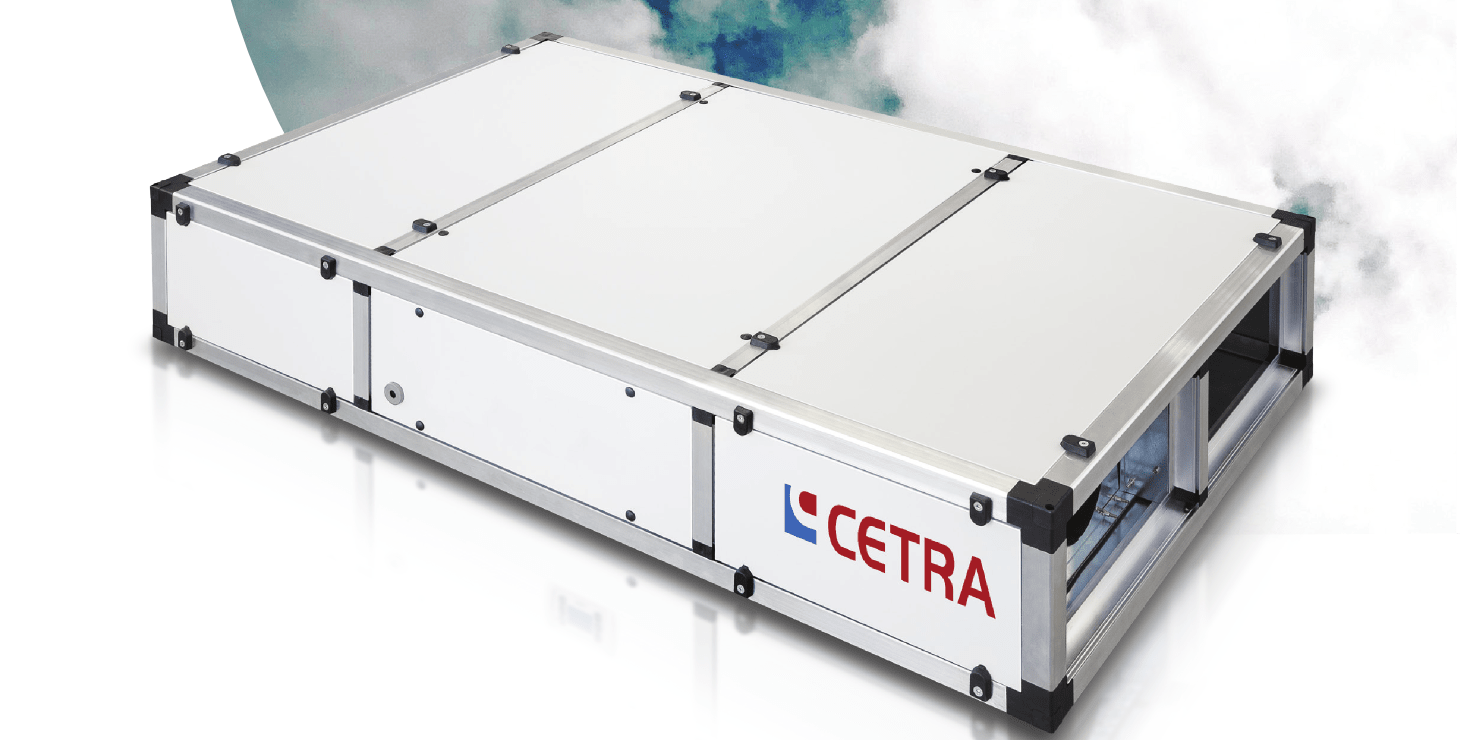

A Columbus Klíma Cégcsoport által forgalmazott Galletti márka a folyadékhűtőkön, hőszivattyúkon és fancoil/termoventilátor hőleadókon túl a szellőzéssel kapcsolatban is tud megoldást nyújtani: a CETRA légkezelő gyárban készülnek az RPE hővisszanyerős szellőztető berendezések. Jellemzője a magas műszaki felszereltség mellett jó ár-érték arány és gyors gyártási határidő. A berendezés természetesen teljesíti valamennyi idevonatkozó ERP műszaki előírást.
Az RPE hővisszanyerős szellőztetők vízszintesen (álmennyezet fölé) és függőlegesen (gépházba) is telepíthetők, 9 méretben 550–6000 m³/h légszállításig. Az RPE-S kivitelben a belső modulrészek, tartozékok és a vezérlőegység is maximálisan konfigurálhatóak az igények szerint. Az RPE-S sorozat poliuretánhab szigeteléssel van ellátva, rendelhető AC és EC ventilátorokkal egyaránt. Az RPE-X kivitel EC ventilátorokkal van felszerelve, tűzálló kőzetgyapot szigetelés gondoskodik a hőhídmentes hő- és hangszigetelésről. Mindkét változat alapból bypass zsaluval is el van látva.
A CETRA által gyártott RPE szellőztető berendezések alkalmasak közintézményekben, kereskedelmi létesítményekben való felhasználásra, mint például irodák, éttermek, tárgyalók, üzletek, iskolai épületek, tornatermek, idősek otthona, ill. alacsony energiafelhasználású épületek helyiségei. Jól illeszthető olyan épületekhez, amelyekben fontos a levegő megfelelő légcseréje és az energiafogyasztás minimalizálása.
Az RPE sorozat alapvető jellemzői:
- Festett acéllemez burkolat
- erős szerkezet, 35 mm-es alumínium profilokból
- üvegszálas műanyag kapcsolódás a sarokpontoknál
- 30 mm-es duplafalú szendvics lemezpanelek
- beépített elektromos egység előhúzott vezetékekkel
- Magas (90% feletti) hatékonyságú keresztáramú alumínium hővisszanyerő
- Szívó oldali F7 / M6 szűrők
- Szűrőeltömődés-jelző nyomáskapcsolók
- Bypass zsalu szabadhűtéshez, opciós mozgató motorral
- AC vagy fokozatmentes EC motorral is rendelhető
- állandó térfogatáram vagy állandó nyomástartás
- intelligens vezérlő
- többféle légbeszívási és kifúvási iránnyal ellátott konfiguráció
- könnyen eltávolítható oldalpanelek az időszakos karbantartáshoz, az alsó panel is eltávolítható, a berendezés vizsgálata elvégezhető alulról például álmennyezet fölé szerelt berendezésnél
- agresszívebb környezet esetén a hőcserélő rendelhető ellenálló epoxi festéssel
- EUROVENT minősítés
- AISI 304 rozsdamentes acélburkolattal is rendelhető
Opciós tartozékok:
- külön modulként telepítendő vizes vagy DX hűtő/fűtő hőcserélő
- belső elektromos fagyvédelmi előfűtő, belső vizes vagy direkt elpárolgású utófűtő kalorifer
- légoldali idomok, kör alakú csatlakozók, lábazat, légbeszívó zsaluk, fagyvédelmi működési algoritmus, 32 különböző konfigurációs elrendezés
- On/Off mozgatású szelepek, bypass zsalu On/Off mozgatóval
- opciós tető kültéri kivitelhez
- F9 szűrő (ePM1 80%) lehetőség a frisslevegő oldalon, külső aktívszén szűrő, Jonix ionizátor külső modul légtisztító sterilizáló funkcióhoz
- szonda állandó befújt hőmérséklet szabályozáshoz, CO2/VOC szonda a beltéri levegő minőségének ellenőrzéséhez; nyomás távadó az állandó légáram vagy az állandó nyomás szabályozáshoz
A készülékbe épített erősáramú kapcsolószekrény két különböző vezérléssel kérhető:
Alapszintű vezérlés: TED szabályzóval
A TED egy egyszerű vezérlő, mely alapvető szabályozást lát el. Alaptartozéka az RPE-S változatnak, a szellőztető berendezés egyszerű és gazdaságos vezérlését biztosítja.
- A ventilátorok egyidejű manuális vagy automatikus fokozat vezérlése
- Akár két On/Off működésű szelep vezérlése, vagy alternatívaként külső kondenzátor egység On/Off vezérlése
- A kívánt hőmérsékleti érték kézi beállítása
Magas szintű vezérlés: EVO szabályzóval
A fejlett EVO vezérlés a szellőztető berendezés intelligens működését és tartozékainak kezelését végzi. Alaptartozéka az RPE-X változatnak, de az RPE-S változathoz is rendelhető opció.
- A CETRA EVO szoftverében alkalmazott vezérlési logikát a helyiségkomfort és az energiafogyasztás optimalizálására tervezték
- Állandó befújt hőmérséklet szabályozása; környezeti CO2 / VOC mérése; helyiség páramentesítési funkció, Jonix ionizátor légtisztító modul kezelése, állandó nyomás vagy állandó légmennyiség szabályozása
- Az elszívott és a kezelt befújt légmennyiség független vezérlése, a túlnyomásos vagy depressziós szellőzéshez
- Modulációs szabályzószelepek, többfokozatú elektromos fűtések, free-cooling és fagyvédelmi rendszer szabályzása
- Modbus kommunikációval rendszer felügyeleti lehetőség
A vezérlő szoftvert a Galletti cégcsoport írja és alakítja ki az adott berendezéshez. Mindkét vezérlő vezetékes távvezérlőként telepíthető és a helyiség hőmérséklet érzékelőjeként is működik. Igény esetén a berendezésbe beszerelve is kérhetők.
A CETRA (by GALLETTI) RPE sorozatú hővisszanyerős szellőztetőkkel kapcsolatban keresse a Columbus Klímaértékesítő Kft. munkatársait!
Katona Zoltán
gépészmérnök, mérnök-értékesítő
Columbus Klímaértékesítő Kft.
www.galletti.hu
